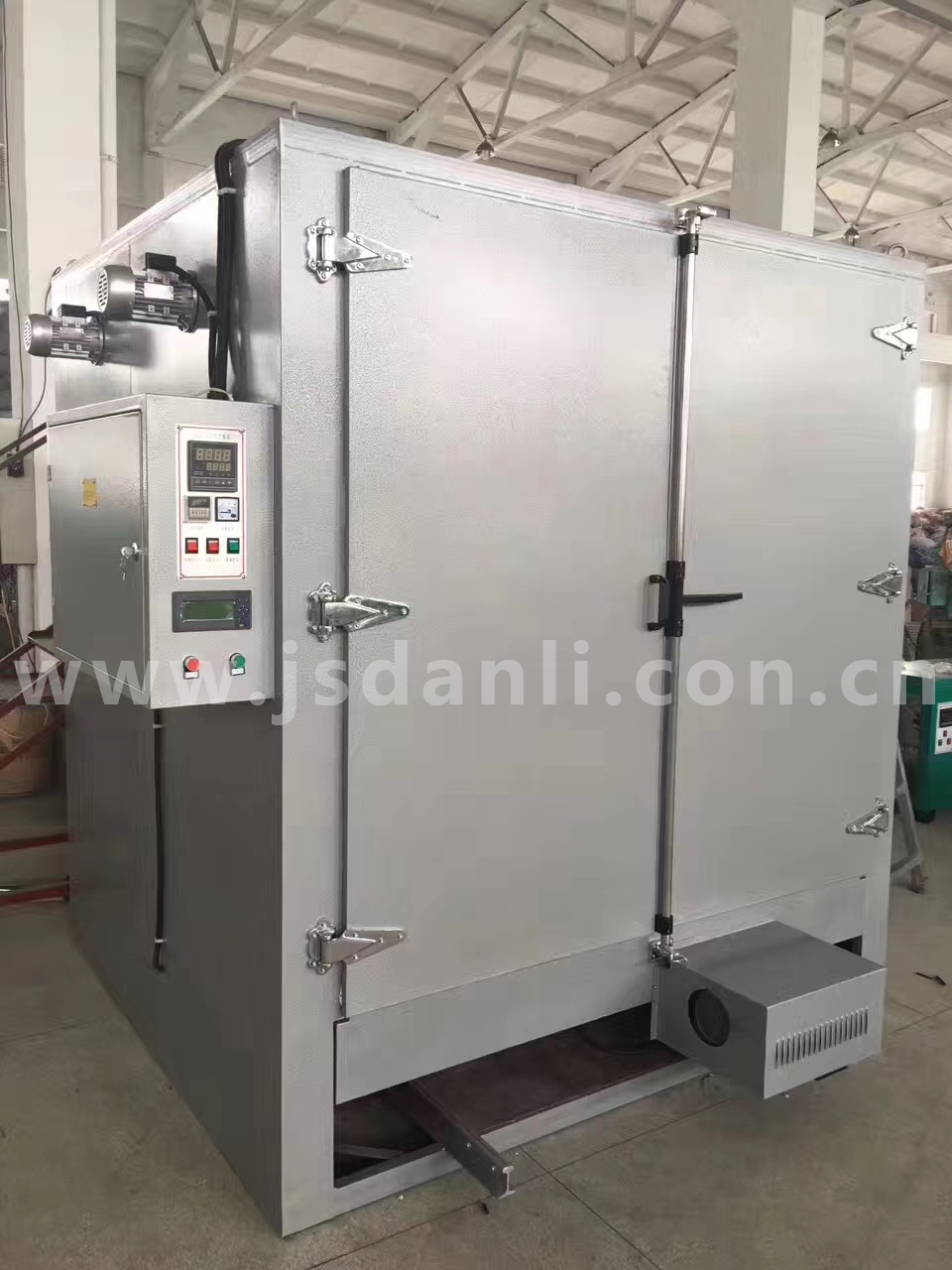

铝合金时效炉是由炉壳、内衬、炉门、小车、加热元件、通风机装置及温控系统等组成。

　　电炉壳体采用型钢焊接作框架。内、外壁均采用优质冷轧钢板制作，受热变形系数小，内衬采用硅酸铝耐火纤维针刺毯作隔热和保温材料，降低炉壁温升。

　　装料小车是与淬火炉通用。

　　炉门壳体亦用钢材焊接作框架，外壁亦用冷轧钢板制作，内衬亦用硅酸铝耐火纤维针毯作隔热和保温材料。

　　炉口四周嵌有橡胶石棉盘根，炉门关闭后与炉口的橡胶石棉盘根贴紧，确保无热量散发。

　　电炉加热元件采用管状加热器，分别布置在炉膛两侧和台车面上，电阻丝的材质为0Cr25Al5高电阻合金丝，外管为钛管制作，使用寿命长。为确保炉温的均匀性，电炉设有通风机装置和导风系统。通风机装置安装于炉体顶部，风扇采用1Cr18Ni9Ti耐热钢制作，为离心式。导风系统由导风板和挡风板组成。导风板安装在炉膛顶部，上有导风槽。当开启风扇后，风从风扇内甩出，经导风槽均匀地吹到炉膛两侧的加热器上，经过挡风板下部的通风口吹到炉膛内，再从风扇下部的导风口吸入风扇内，再甩出……，如此往复循环，将加热器产生的热量带入炉膛内，使工件受热均匀。
